Назначение и функционал

Приборы линейки "БЕТА" предназначены для тестирования сложных кабельных жгутов и сигнальной проводки.

Тестер "БЕТА-проф" обеспечивает сигнатурное тестирование по 64 точкам, сравнивая коммутационную матрицу с одним из 13 запоминаемых профилей тестирования, проверяя все возможные соединения, за секунду. Все 13 профилей, легко создаваемых "по образцу" снабжены контрольными суммами для гарантированного контроля целостности и обеспечения надёжности результата.

Прибор имеет встроенный литиевый аккумулятор, обеспечивающий  автономность 4-9 ч (в зависимости от сценария работы и типа АКБ). Есть возможность стационарного питания от стандартного порта USB. При этом прибор имеет малые габариты и вес.

Яркая цветная мнемоническая индикация "годен/не годен", со звуковым оповещением, индикация ошибок на каждой линии, а так же опциональный вывод лога и карты тестирования на монитор подключенного ПК, позволяют не отвлекаться и моментально оценить результат, кардинально ускорив и повысив надёжность процесса проверки.

Прибор оснащён  парой равноценных коннекторов SCM34 с экстракторами, облегчающими отсоединение штатных переходников. При необходимости, переходники можно приобрести дополнительно. Тем не менее, для удобства пользования (особенно в составе стационарного стенда тестирования) и большей универсальности, рекомендуется изготовить переход со штатного SCM-разъёма, на какой-либо легкоразъединяемый коннектор, и уже к нему изготовить необходимые комплекты переходников под разные тестируемые кабели.

ESD-защита всех внешних линий, возможность стационарного питания от USB-порта ПК, вывод данных на монитор ПК, внешний вход кнопки "тест" и режим "АвтоТест" позволяют не только позиционировать прибор как компактный тестер индивидуального пользования, но и использовать его в стационарных стендах тестирования.

Вывод полного лога  тестирования на ПК, а так же полное управление прибором с ПК посредством команд (формат команд предоставляется по запросу после покупки прибора), даёт возможность создания пользовательского тестового ПО.

Области применения

Проверка внутриприборных кабельных жгутов
• Приборостроение и станкостроение
• Энергетика и промышленная автоматика
• Обслуживание и ремонт электрооборудования

Проверка бортовой и приборной проводки
• Авиа-космическая отрасль
• Судостроение и автопром
• Электротранспорт и ЖД транспорт

Проверка сигнальной проводки зданий и сооружений (в т.ч. и длинной до 300м, и более)
• Строительство, связь
• Коммуникационное оборудование и сети

Проверка самого широкого спектра кабелей и жгутов
• Производство кабельных жгутов и сборок
    (операции ОТК, и на промежуточных этапах изготовления)
• Предприятия ВПК (кабельные системы средств связи, РЛС,  бортовая проводка военной техники, кабельные сборки бортовой проводки дронов и т.п.)

• Возможность тестирования "длинных линий", в комплексе с большим списком профилей проверки и оперативным их выбором, позволяет реализовывать сценарии проверки больших сигнальных кабельных систем "с одного конца" с использованием технологических заглушек.

• Автономность и компактность прибора, большой список запоминаемых профилей проверки,  ESD-защита, хорошая эргономика и простота использования, позволяют использовать тестеры "БЕТА-проф" не только при проверке приборных кабельных жгутов и сборок, но и повсеместно, при производстве и текущем обслуживании самых различных сигнальных кабельных систем, - от автомобильных и корабельных, до средств аэрокосмического назначения.

Если есть проводка и электрооборудование, - значит, востребованы  наши кабельные тестеры.

Общее
описание
Технические
характеристики
Документация
и загрузки
Комплектация
и цены
Вверх
_____

Приборы, линейки "Бета" предназначены для тестирования кабельных жгутов, сборок и сложной проводки.
Принцип действия прибора - "сигнатурный анализ", т.е. автоматизированная "прозвонка" всех возможных соединений тестируемых проводников.
Результатом тестирования является "портрет" кабельной конфигурации, т.н. "сигнатура", - уникальная для конкретной кабельной сборки.

Основные особенности прибора "Бета-проф":
 - 64 контакта (32 линии)  с ESD-защитой для подключения тестируемого кабеля (т.е. тестируемый кабельный жгут может иметь до 64 концов, соединённых произвольными образом)
 - аккумуляторное (автономное) питание и возможность питания от стандартного ЗУ/БП USB Type-C
-  компактный размер (корпус112x75x25мм, + выступающие коннекторы)
 - дополнительный внешний защищённый вход кнопки "ТЕСТ"
 - вывод лога и карты  тестирования на экран подключенного компьютера  (что позволяет вкупе с внешним входом и внешним питанием организовать стационарный стенд тестирования)
 - память профилей проверки (позволяет оперативно переключаться между профилями проверки различных кабелей), в т.ч. и возможность тестирования "по образцу"
 - простая световая и звуковая  индикация "годен/не годен" и дополнительно индикация ошибки по каждой линии
- функция "АвтоТест" - автоматическое определение подключенного кабеля и старт тестирования без необходимости нажатия кнопки "Тест" (функция введена в приборах 2025 года выпуска).

В приборах "Бета-проф" оценивается только матрица коммутации проводников. В приборах "Бета-импульс" и "Бета-пульсар", которые находятся в разработке, дополнительно оценивается так же и сопротивление тестируемой линии, что даёт важные возможности контроля, в частности качества обжимки контактов, либо качества разъёмных соединений, если они присутствуют в тестируемой кабельной конфигурации.

Все приборы линейки "Бета" могут работать с определяемыми пользователем профилями тестирования (в зависимости от модели прибора, память может содержать от единиц до десятков различных профилей). Создание профиля возможно, как на основе образца (процесс занимает считанные секунды), так и для некоторых моделей, профиль может быть задан на ПК в табличном виде и загружен в прибор.

Переключая профили, можно оперативно менять тестовые кабельные конфигурации и проверять различные сборки, что важно при использовании прибора при тестировании очень сложных кабельных жгутов, или множества кабельных конфигураций в сеансе работы.
К примеру, такие сценарии востребованы при тестировании сложной бортовой проводки транспортных средств.
Наличие опции "длинная линия" позволяет тестировать проводку зданий и сооружений, а так же компоненты бортовой кабельной сети крупных транспортных средств, таких как поезда, корабли, самолёты, ракетно-космическая техника и пр.

В штатной комплектации прибора идут два переходника на коннекторы SCM для пользовательских тестовых кабелей. Дополнительные переходники, при необходимости, приобретаются отдельно.
Заряд аккумуляторных приборов, питание от внешнего источника, как и соединение с хост-компьютером для обмена данными (в моделях, где это предусмотрено) осуществляется через стандартный разъём USB Type-C.

Так же прибор "Бета-проф" имеет защищённый внешний вход для кнопки "тест", что позволяет применять его в качестве компонента стационарного стенда тестирования кабельных жгутов и сборок.

Простая и эргономичная индикация "годен/не годен", а так же указание линий с ошибками, и звуковая сигнализация ошибок, повышают продуктивность работы и минимизируют влияние "человеческого фактора"
Линия с ошибкой показывается индивидуальным индикатором. Для приборов, управляемых с хост-ПК, есть возможность передачи в него тестовой информации для отображения в графическом виде, например на мониторе стационарного стенда тестирования.

Некоторые модели линейки "Бета", к примеру, прибор "Бета-проф", имеют компактные размеры и аккумуляторное питание, позволяющие пользоваться ими, как компактными, автономными, носимыми приборами, что может быть важно при работе на крупных объектах (здания, сооружения, крупные транспортные средства в процессе постройки и производстве монтажно-сборочных работ), а так же при штатном техническом обслуживании и ремонтных работах вышеупомянутых объектов.

Технические характеристики  прибора "Бета-проф КТ2-64/32А" :

Основные характеристики:
	1) Количество линий тестирования со схемотехникой выходов - "открытый сток" - 32. (64 контактные точки "поля тестирования")
	2) Допустимая топология тестируемых кабелей - произвольная (полная коммутационная матрица-сигнатура).
	3) Возможность сервисного тестирования подключенного кабеля (при поиске неисправности) замыканием  линии на "землю", с индикацией линии  (контакты "земля" присутствуют на тестовых коннекторах).
	4) Количество профилей тестирования - 13 (включая один незапоминаемый, оперативный, профиль проверки).
	5) Внешний защищённый вход кнопки "тест".
	6) Вывод данных тестирования на внешний ПК (дисплей).
	7) Напряжение тестирования +5V.
	8) Ток тестирования 5..10mA.
	9) Время тестирования кабеля:
	    - в нормальном режиме - 1сек
	    - в режиме "длинной линии" - 3сек
	10) Учёт статистики работы (наработка, количество тестов).

Питание и автономность:
	11) Питание - встроенная литий-полимерная АКБ и/или внешнее питание +5V от стандартного ЗУ USB Type-C.
	12) Время автономной работы от АКБ, со стандартной батареей 900 mA*h, -  4-6ч в зависимости от сценария работы
	13) Время автономной работы от АКБ, с батареей увеличенной ёмкости (по запросу) -  6-9ч в зависимости от сценария работы
	14) Автоматическое отключение при отсутствии активности в работе (при внешнем питании от порта USB, автоотключение блокируется) .
	15) Типичное время заряда стандартной АКБ (от стандартного порта USB-C) - 4ч

Индикация и управление:
	16) Индикация состояния батареи - дискретная (пороги: 50+%; 50%; 25%; 5%; 1% (автоматическое отключение).
	17) Индикация заряда и окончания заряда.
	18) "Эко-режим" (отключение индикации профиля).
	19) Режим "АвтоТест" (автоматическое определение подключения кабеля и старт тестирования).
	20) Звуковая и световая индикация результата тестирования "FAULT" по каждой линии тестирования.
	21) Вывод информации (карта тестирования и статистика работы) на внешний монитор.
	    (USB-терминал (Virtual COM) с поддержкой управляющих кодов DEC VT-52.  Аппаратная поддержка USB:-  UART-USB мост FT232), стандартная ESD-защита USB-интерфейса.

Массогабаритные характеристики, условия эксплуатации:
	22) Габариты - 112x75x38мм (габарит по высоте (38мм) с учётом высоты коннекторов, но без учёта подключенных кабелей).
	23) Вес (собственно прибор, без кабелей и переходников) - 200г
	24) Диапазон температур эксплуатации*(предпочтительна температура +20С) - +5..+50С.
	    * низкая температура окружающей среды, ведёт ко временному снижению ёмкости АКБ.
	25) Диапазон температур хранения (предпочтительна температура +20С) - +10..+30С.
	26) Допустимая относительная влажность воздуха при хранении и эксплуатации - не более 70% (без образования конденсата).

Характеристики ESD:
	27) Максимально допустимое внешнее постоянное напряжение на линиях тестирования (в диапазоне) - не более -2..+7V.
	28) Максимально допустимое импульсное (10mS) напряжение на линиях тестирования - не более +/-13V.
	29) Максимально допустимое импульсное (1mS) неповторяющееся напряжение на линиях тестирования - не более +/-20V.
	30) Стойкость к ESD-помехе (стандартная ESD-модель тела человека - 100pF+1500ohm, 2kV) по линиям тестирования.

	31) Максимально допустимое внешнее постоянное напряжение на линиях внешней кнопки "тест" - не более +/-12V.
	32) Максимально допустимое импульсное (10mS) напряжение на линиях внешней кнопки "тест" - не более +/-25V.
	33) Максимально допустимое импульсное (1mS) неповторяющееся напряжение на линиях внешней кнопки "тест" - не более +/-100V.
	34) Стойкость к ESD-помехе (стандартная ESD-модель тела человека - 100pF+1500ohm, 2kV) по линиям внешней кнопки "тест".

	35) Стойкость к ESD-помехе на USB (типовая ESD-защита USB-интерфейса, стандартная ESD-модель тела человека - 100pF+1500ohm, 2kV).

Инструкции и примеры применения:

Памятка по прибору "Бета-проф" КТ2-64/32A

Инструкция по эксплуатации "Бета-проф" КТ2-64/32A

Инструкция по настройке хост-ПО (сопряжение с ПК) прибора "Бета-проф"

Рекламно-информационные материалы:

Рекламный буклет

Почему стоит обратить внимание на приборы линейки "Бета" ?

Откройте новые возможности производства с приборами "АЛЬФА" и "БЕТА" !

Уникальное совместное программно-аппаратное решение "Новус-Лаб" и "КБ 78"

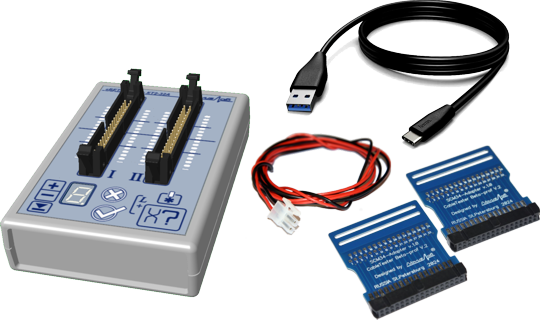

Прибор
Кабель заряда и передачи данных USB Type-C
Коннектор внешней кнопки "тест" с выводом
Два переходника SCM34
Краткая инструкция по эксплуатации

Цена:

1 шт - 24900р

2-4шт - 22500р

5-10шт - 21100р

10+ шт - цена договорная

Дополнителные переходников SCM (2 шт) - 2200р

Готовы сделать заказ? - пишите и звоните!
У нас гибкая ценовая политика:
для значимого количества - значимые скидки!

Цены меняются динамично. Для актуализации - присылайте запрос.
