Назначение и функционал

Приборы, линейки "Альфа" предназначены для облегчения процедуры поиска проводников в многопроводных сигнальных кабельных системах, при изготовлении кабельных сборок или при текущем ремонте/обслуживании устройств, приборов, технических средств, транспорта, зданий и сооружений.

Приборы применяются "в комплексе" - "АЛЬФА-сигнал" + "АЛЬФА-поиск". При необходимости, к примеру, когда нужно  "прозванивать" жгут с большим количеством проводников, и/или на кроссировке работает несколько человек, возможно применение нескольких приборов одновременно. В одном "адресном пространстве" - (тестируемой кабельной конфигурации) возможна работа с 999 проводниками. Соответственно, возможно  применение множества приборов  "АЛЬФА-сигнал" и "неограниченного" (функционально оправданного) количества приборов "АЛЬФА-поиск".

Принцип действия прибора "АЛЬФА-сигнал" - генерация тестовых кодовых последовательностей. Последовательности представляют собой повторяющиеся пакеты определённого формата, защищённые контрольными суммами, постоянно транслируемые в линии, параллельно по множеству каналов.

Прибор "АЛЬФА-поиск" помимо определения индекса (номера) линии в паре с прибором "АЛЬФА-сигнал", имеет и базовые функции "прозвонки", что позволяет его использовать ещё более полно и удобно при работе с многопроводными жгутами.

Прибор "АЛЬФА-сигнал", в зависимости от модели, может генерировать от 16, и более, тестовых последовательностей одновременно. Прибор "АЛЬФА-поиск" по сути - детектор этих тестовых последовательностей.  Время отклика прибора при поиске (т.е. время приёма и декодирования кодовой последовательности с отображением результата на дисплее) - не более 0.1 сек., что с т.зр. человека воспринимается как "мгновенно". Пробник "АЛЬФА-поиск" позволяет "в одно касание" видеть индекс (номер) провода в кабельном жгуте, и сразу же понимать, куда он должен быть подключен.

ESD-защита всех внешних линий, в приборе "АЛЬФА-сигнал", а так же защищённый вход прибора "АЛЬФА-поиск", ёмкие литиевые аккумуляторы, подзаряжаемые при необходимости оперативно от стандартных ЗУ USB-typeC, возможность подключения наушников, регулируемая громкость и яркость звуковой и световой индикации, надёжная схемотехника, позволяют работать с приборами в самых неблогоприятных условиях (засветка, или наоборот - недостаток освещённости, зашумлённость, сложная электромагнитная обстановка в части ЭМС и помех, и пр.).

Компактные размеры приборов "АЛЬФА-сигнал" и "АЛЬФА-поиск" наличие аккумуляторного питания, позволяет пользоваться ими для технического обслуживания и ремонта сложных сигнальных кабельных конфигураций, как в составе электронных устройств, так и на крупных объектах, к примеру в зданиях и сооружениях (кабельные сети автоматики и телеметрии), а так же в бортовой проводке транспортных средств, в т.ч. и крупных, таких как поезда, самолёты, суда и пр.

Указанные свойства приборов линейки "АЛЬФА" позволяют с успехом применять их на сборочных линиях автопредприятий, стапелях судостроительных верфей, стапельной и конвейерной сборке авиа-космической техники, а так же на предприятиях ВПК,
для изготовления ответственных кабельных систем.

Акцент функциональности приборов сделан именно на облегчении процедуры поиска проводников в сложных кабельных конфигурациях со множеством линий.

Области применения

Изготовление и проверка внутриприборных кабельных жгутов
• Приборостроение и станкостроение
• Энергетика и промышленная автоматика
• Обслуживание и ремонт электрооборудования

Изготовление и проверка бортовой и приборной проводки
• Авиа-космическая отрасль
• Судостроение и автопром
• Электротранспорт и ЖД транспорт

Прокладка и проверка сигнальной проводки зданий и сооружений (в т.ч. и длинной до 300м, и более)
• Строительство, связь
• Коммуникационное оборудование и сети

Изготовление и проверка самого широкого спектра кабелей и жгутов
• Производство кабельных жгутов и сборок, поиск ("прозвонка") проводника, мгновенное определение "индекса" (номера) проводника в жгуте, на любом этапе изготовления и контроля  кабельной сборки.
• Предприятия ВПК (кабельные системы средств связи, РЛС,  бортовая проводка военной техники, кабельные сборки бортовой проводки дронов и т.п.)

• Возможность тестирования "длинных линий",  особенно удобно для поиска необходимого провода на протяжённой линии, когда с одной стороны подключен прибор  "АЛЬФА-синал", а с другой  пробором "АЛЬФА-поиск" определяются индексы проводов в жгуте.

• Безопасные уровни тестовых сигналов, а так же принцип "пассивного сканирования", и передача данных на оптимально низкой скорости, обеспечивающие минимальную помехоэмиссию,  позволяет использовать приборы  практически без риска  внесения сбоев в работу чувствительной электроники, в тестируемой системе т.к.  наведённые помехи  практически отсутсвуют.

• Для работы с известными кабельными конфигурациями, к примеру при массовом изготовлении однотипных жгутов, рекомендуется изготовление  переходников (для каждого жгута - свой),  При этом, с одногй стороны переходника - штатный коннектор прибора "АЛЬФА-сигнал", - с другой - целевой коннектор  изготавливаемого кабельного жгута.  Таким образом, изготовление  сложной кабельной сборки может быть значительно оптимизировано: - сначала  изготавливается кабельная сборка с одним основным коннектором, затем к  нему (через переходник) подстоединяется прибор "АЛЬФА-сигнал", и далее, с помошью прибора "АЛЬФА-поиск"  мгновенно определяется любой провод жгута, соответсвенно, с пониманием, куда он должен быть подсоединён.

• Автономность и компактность приборов, возможность генерации тестовых паттернов от 1 до 999,  принцип "пассивного сканирования" (сигнал появляется только на линии, к которой подключен прибор "АЛЬФА-поиск",  ESD-защита, хорошая эргономика и простота использования,  безопасные для электроники уровни тестовых сигналов,  базовые функции "прозвонки", понятная индикацйия и отличная эргономика, позволяют использовать комплекс "АЛЬФА-сигнал"  +  "АЛЬФА-поиск" не только при  производстве сложных кабельных жгутов и сборок, но и повсеместно, при текущем обслуживании самых различных сигнальных кабельных систем, - от автомобильных и корабельных, до средств аэрокосмического назначения.

Если есть проводка и электрооборудование, - значит, востребованы  наши кабельные тестеры.

Общее
описание
Технические
характеристики
Документация
и загрузки
Комплектация
и цены
Вверх
_____

Приборы, линейки "АЛЬФА" предназначены для помощи в изготовлении кабельных жгутов, сборок и прокладке сложной проводки. А так же для поиска проводников в многопроводных кабельных системах при ремонте и техническом обслуживании.

Линейка приборов представляет два типа приборов: - генераторы тестовых последовательностей - приборы семейства "АЛЬФА-сигнал" (модели - по количеству каналов, от 16(20) до 64), и кабельные пробники - приборы семейства "АЛЬФА-поиск", - детекторы тестовых последовательностей, иногда с рядом дополнительных функций.
Принцип взаимодействия и работы приборов - прибор "АЛЬФА-сигнал" подключённый к кабельной системе, генерирует в каждую линию жгута уникальную тестовую кодовую последовательность, включающую в себя "индекс" (номер) проводника, прибор "АЛЬФА-поиск" в форм-факторе компактного тестер-щупа, соответсвенно детектор этой последовательности и индикатор индекса провода. Касаясь щупом прибора "АЛЬФА-поиск" проводника, мы мгновенно можем видеть его "инюекс" (номер).

Основные особенности прибора "АЛЬФА-сигнал КС-1 16/(20)":
 - 16(20) тестовых каналов   с ESD-защитой для подключения тестируемого кабеля
 - аккумуляторное (автономное) питание и возможность питания от стандартного ЗУ/БП USB Type-C
 - компактный размер (корпус 112x75x25мм, + выступающие коннекторы)
 - диапазон генерируемых индексов 1..999
 - возможность работы в любой из групп индексов (группа - по количеству тестовых каналов) во всём диапазоне индексов 1..999
 - индикация номера группы, первого и последнего индекса в группе
 - простая световая и звуковая  индикация режимов работы и событий, продуманная эргономика
 - функция "АвтоВыключение"
 - режим "Эко" (экономия заряда батареи за счёт понижения яркости индикации)

В комплекте с прибором "АЛЬФА-сигнал" прилагаются четыре коннектора для изготовления переходников, и дополнительно доступно приобретение кабеля с зажимами-крючками для работы с произвольными кабельными сборками.
Для удобной работы с известными кабельными конфигурациями (к примеру при сборке однотипных жгутов) - рекомендуется изготовление переходников для быстрого подключения прибора "АЛЬФА-сигнал" к жгуту.
Заряд аккумуляторных приборов, питание от внешнего источника, как и соединение с хост-компьютером для обмена данными (в моделях, где это предусмотрено) осуществляется через стандартный разъём USB Type-C.

Компактные размеры и аккумуляторное питание приборов, позволяют пользоваться ими как автономными, носимыми устройствами, что может быть важно при работе на крупных объектах (здания, сооружения, крупные транспортные средства в процессе постройки и производстве монтажно-сборочных работ), а так же при штатном техническом обслуживании и ремонтных работах вышеупомянутых объектов.

Технические характеристики  прибора "АЛЬФА-сигнал КС-1 16/(20)" :

Основные характеристики:
	1) Количество каналов генерации тестовых последовательностей (тестируемых линий) 16/(20)
	2) Диапазон генерируемых индексов 1..999
	3) Тип выходов - пассивное сканирование с выходами типа ОК
	4) Тип генерации тестовых последовательностей - непрерывный.
	5) Ширина (максимальная частота) ЭМ спектра тестовых сигналов (по уровню -20db) 7.2КHz
	6) Выходные линии с ESD-защитой и гальвыанической развязкой
	7) Учёт статистики работы (наработка).

Питание и автономность:
	8)  Питание - встроенная литий-полимерная АКБ и/или внешнее питание +5V от стандартного ЗУ USB Type-C.
	9)  Время автономной работы от АКБ, со стандартной батареей 900 mA*h, -  6-8ч в зависимости от сценария работы
	10) Время автономной работы от АКБ, с батареей увеличенной ёмкости (по запросу) -  8-12ч в зависимости от сценария работы
	11) Автоматическое отключение при отсутствии активности в работе.
	12) Типичное время заряда стандартной АКБ (от стандартного порта USB-C) - 4ч

Индикация и управление:
	13) Индикация состояния батареи - дискретная (пороги: 50+%; 50%; 25%; 5%; 1% (автоматическое отключение).
	14) Индикация заряда и окончания заряда.
	15) Индикация группы индексов.
	16) Индикация границ индексов в группе (первый и последний индекс в группе).
	17) "Эко-режим" (снижение яркости индикации).
	18) Звуковая и световая индикация событий (нажатие кнопок, уровни заряда батареи).

Массогабаритные характеристики, условия эксплуатации:
	19) Габариты - 115x75x25мм (габарит по длине (115мм) с учётом выступающего коннектора, но без учёта подключенного сигнального кабеля).
	20) Вес (собственно прибор, без кабелей и переходников) - 200г
	21) Диапазон температур эксплуатации*(предпочтительна температура +20С) - +5..+50С.
	    * низкая температура окружающей среды, ведёт ко временному снижению ёмкости АКБ.
	22) Диапазон температур хранения (предпочтительна температура +20С) - +10..+30С.
	23) Допустимая относительная влажность воздуха при хранении и эксплуатации - не более 70% (без образования конденсата).

Характеристики ESD:
	24) Максимально допустимое внешнее постоянное напряжение на линиях тестирования (в диапазоне) - не более -12..+17V.
	25) Максимально допустимое импульсное (10mS) напряжение на линиях тестирования - не более +/-36V.
	26) Максимально допустимое импульсное (1mS) неповторяющееся напряжение на линиях тестирования - не более +/-80V.
	27) Стойкость к ESD-помехе (стандартная ESD-модель тела человека - 100pF+1500ohm, 2kV) по линиям тестирования.

	28) Стойкость к ESD-помехе на USB (типовая ESD-защита USB-интерфейса, стандартная ESD-модель тела человека - 100pF+1500ohm, 2kV).

Инструкции и примеры применения:

Памятка по прибору "Альфа-сигнал" КС1-16/(20)

Инструкция по эксплуатации "Альфа-сигнал" КС1-16/(20)

Рекламно-информационные материалы:

Рекламный буклет

Почему стоит обратить внимание на приборы линейки "Бета" ?

Откройте новые возможности производства с приборами "АЛЬФА" и "БЕТА" !

Уникальное совместное программно-аппаратное решение "Новус-Лаб" и "КБ 78"

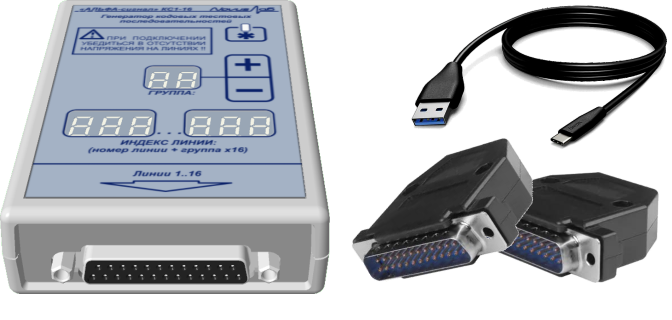

Прибор
Кабель заряда и передачи данных USB Type-C
Коннекторы для переходников
Краткая инструкция по эксплуатации

Цена:

1 шт - 21900р

2-4шт - 19500р

5-10шт - 18000р

10+ шт - цена договорная

Дополнительный кабель с зажимами-крючками - 4800р

Готовы сделать заказ? - пишите и звоните!
У нас гибкая ценовая политика:
для значимого количества - значимые скидки!

Цены меняются динамично. Для актуализации - присылайте запрос.

CableTesters@novus-lab.ru

welcome@novus-lab.ru

+7(960)255-1888
+7(960)255-1800
